Update 20 – оцветяване на връзката в PCB редактора според цвета на металните слоеве, през които преминава

Color connections in Altium PCBНовостите в ъпдейт 20:

Нови опции за изобразяването на връзките

В менюто “View Configurations” в таб „View Options“ са добавени две нови опции „Show All Connections In Single Layer Mode“ и „Use Layer Colors For Connection Drawing“ – фиг. 1. Първата опция ни дава възможност да направим видими всички връзки дори и когато сме визуализирали само един сигнален слой – фиг. 2 и фиг. 3.
Layer color for connection drawing in Altium Designer
Фиг. 1. Добавени опции във View Configurations

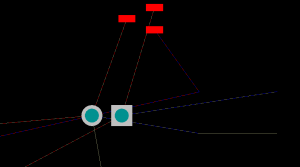

Top - single layer mode

Фиг. 2. Визуализиране в Top слоя

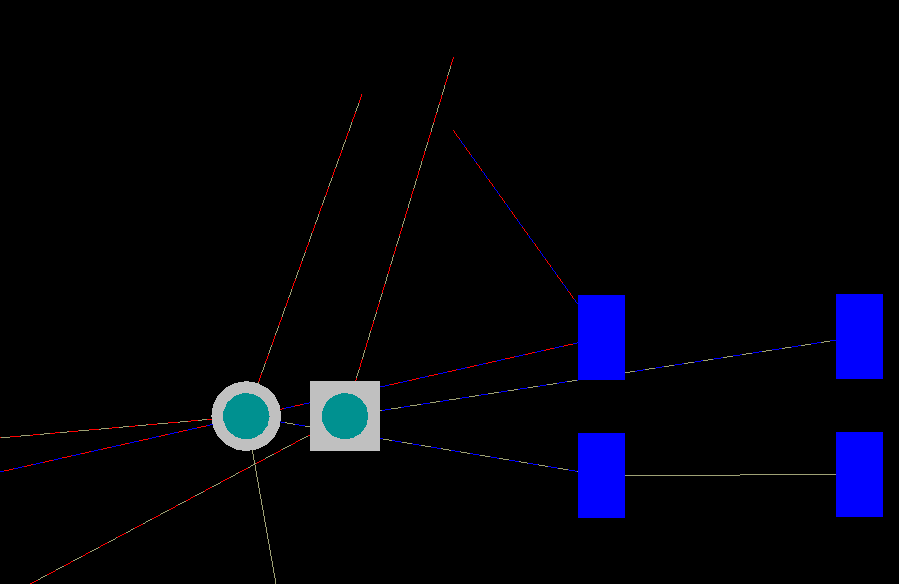

Bottom - single layer mode

Фиг. 3. Визуализиране в Bottom слоя

С втората опция автоматично оцветяваме връзките, които свързват елементи, разположени на различни сигнални слоеве. И до сега промяната на цвета на връзка беше възможна, но с този ъпдейт връзката автоматично приема двата цвята на слоевете.

Поддръжка на Lattice Diamond

Софтуерът за FPGA програмиране за Lattice Diamond вече се поддържа.

Нова опция към менюто за експорт към 3D CAD системите

Подобренията включват нова опция към изхода за STEP файла. Опцията „Component Suffix“ за част от платката (компонент, група от компоненти) вече е активна. Добавено е и предупреждение към IDF експорта, когато има компонент с празен коментар.

Поддръжка на алтернативни програми за четене на PDF формат

Altium Designer вече може да използва стандартния PDF Reader, независимо дали Adobe Reader е инсталиран.
И в този ъпдейт има включени предложения от вас – потребителите на Altium Designer, писали в системата BugCrunch. Всички подобрения и оправени бъгове можете да видите тук.
