Как да контролираме „Polygon Connection Style Via & Pad“?
Когато използваме полигони за автоматично запълване на печатната платка, програмата използва началните настройки. При свързването на полигоните към „Via & Pad“, те са зададени така,че да бъдат свързани от четирите страни с въздушна междина. Можем много лесно да настроим така програмата, че тя да свързва полигоните както ние желаем. Ще използваме полигон, който да бъде свързан към масата. „Via & Pad“ съответно искаме да бъдат свързани по-различен начин от показания на (фигура 1). За целта ще създадем ново правило с: „Design>>Rules…“, избираме „Plane>>Polygon Connect Style“, десен бутон на мишката „New Rule…“. Променяме името за по-добра информация относно промените които правим.
На (фигура 2) може да се види реда на настройките:

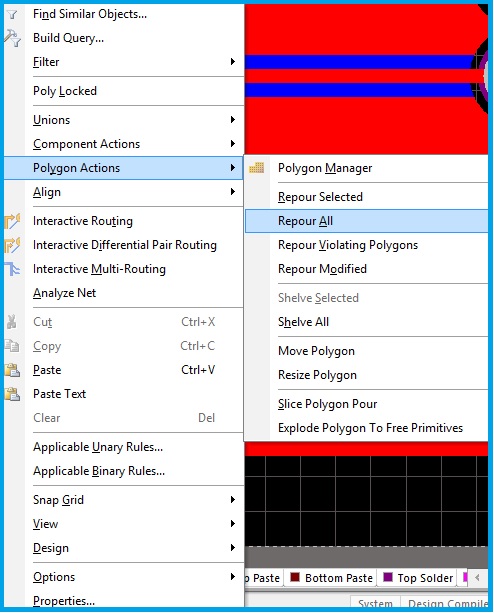

Избира се от първия ред: „Net“, от падащото меню избираме масата, на втория ред използваме „Advanced (Query)>>Query Helper…“, там пишем „IsVia“ или съответно можем да напишем „IsPad“ задаваме стила на свързване който желаем (в случая избираме да бъдат запълнени само отворите „Via“, които са свързани към масата ). Преди да приемем промените си подреждаме приоритетите. След което можем да презапълним полигона от: десен бутон на мишката (фигура 3).

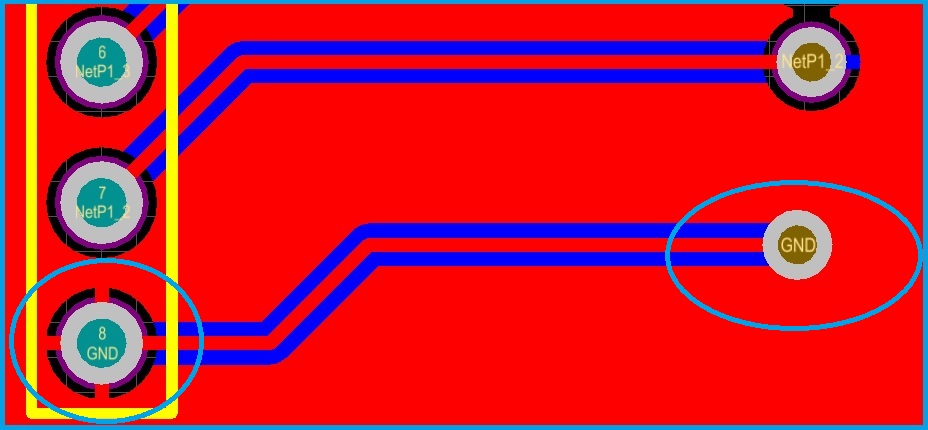

На (фигура 4) се вижда как е презапълнен полигона.
Фигура 1
Фигура 2
Фигура 3
Фигура 4
