Update Altium Designer 15.1
Увавжаеми потребители на Altium Designer, имаме удоволствието да ви информираме, че последният „Update“ на Altium Designer вече е достъпен за сваляне в AltiumLive.
С излизането на последната версия на програмата, а именно Altium Designer 15, която беше пусната в края на миналата година. Софтуерът се нареди на едно от челните места при автоматизираните среди за проектиране на електроника. Екипът на Altium отново залага на включването на изцяло нови функции, както подобряването на стари. Благодарение на обратната връзка с потребителите, програмата постоянно се развива и подобрява.
Новости в версия 15.1:
Безпорно едно от най-добрите въведения в последната версия е възможността директно в модула за печатни платки, да бъдат създавани “xSignals” – сигнали. Този инструмент има за цел да улесни проектирането на високо честотни сигнали където е необходимо да има контролиран импеданс и еднаква дължина на пистите от пин до пин. Чрез нея дирекно се зъдават класове от сигнали, като трябва единствено да въведем какъв толеранс искаме да имаме за целия клас.

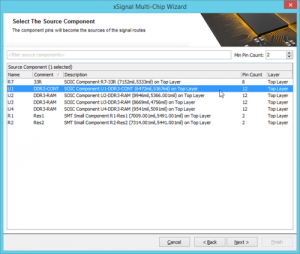

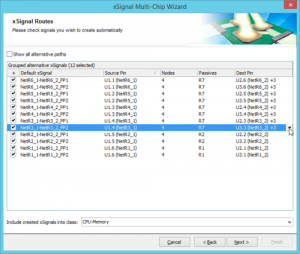

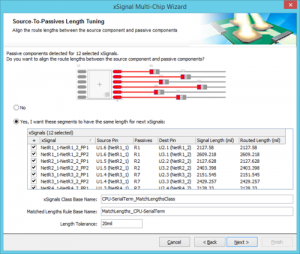

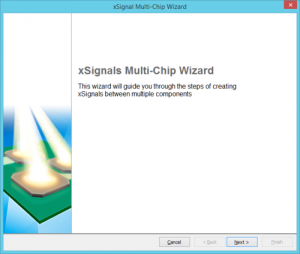

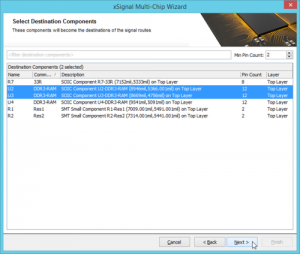

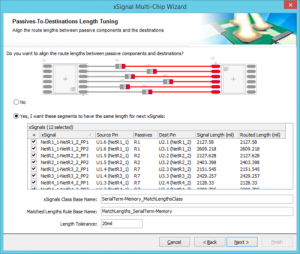

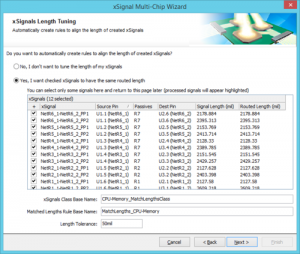

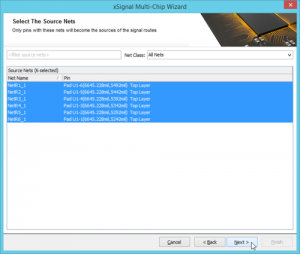

Чрез новия „Update“ към тази функция има вече и „Wizard“ за изравняване на питсити на цели класове от сигнали:
Напълно нова функция е възможността за създване на библиотека за падове и отвори, както и ползването на готови шаблони.
Друга изключително удобна напълно нова функция е възможността за генериране на схематични символи.
Пълен списък с подобренията:
- Live Drill Drawing
- PDF 3D Export
- Polygon Pour Improvements
- Multi-line PCB Text Support
- Union Enhancements
- External 3D models for Vault Components
- OrCAD 16.x Import Support
- Drill Pair Reference
- Custom Coverlay Support
- Support for Cypress Touch Controls
- Test Point Clearance Check
- Solder Mask Expansion from Hole
- Board Outline Clearance Checking
Всички нови функции може да видите от ТУК! Също може да се свържете с нас или да ни пишете.
