Update 16 – още по-прецизно пресмятане на съпротивленията на пистите при високочестотен анализ

Update 16 Altium Designer

Update 16: Преминаване от платформа 10.818.23272 към 10.890.23450

Излезе и поредният ъпдейт на Altium Designer 10. Новото е възможността за експортиране на свободни закрепващи отвори към MCAD системи, по-прецизно пресмятане на съпротивленията на пистите и включване на още няколко BugCrunch репорта.

Експортиране на свободни отвори

Експортът в STEP формат позволява 3D моделите да бъдат прехвърлени детайлно и прецизно към MCAD системите. При дефинирането на OutJob за експортиране на STEP файлове, вече има нова опция: „Export Free Pad Holes“ освен вече съществуващите за експорт на електрически и механични отвори – фиг.1. Проектантите, използващи свободни отвори за закрепването на платката или други причини, могат лесно да прехвърлят тази информация към MCAD средата.

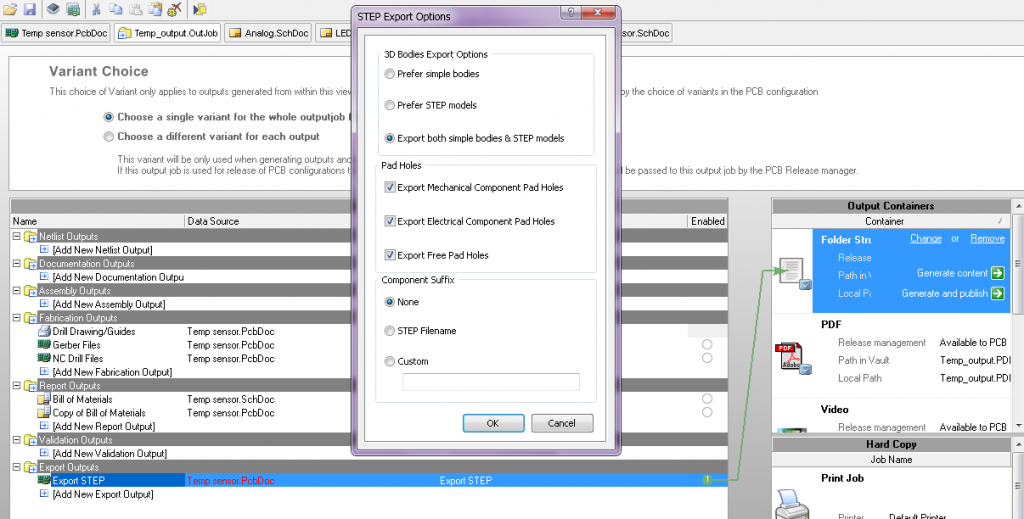

Фиг.1. Настройка за експорт на STEP от Output Job файла

New option in STEP export from Altium Designer

Прецизно пресмятане на съпротивленията на пистите

Тази платформа предоставя усъвършенстван контрол при опроводяване на високочестотни сигнали. Подобренията са направени при изчисление на съпротивлението на пистата и ширината на своевете. Формулите могат да се видят при отваряне на Layer Stack Manager (десен бутон върху платка -> Options -> Layer Stack Manager) при натискане на менюто в дясно Impedance Calculation, излиза прозорец – Impedance Formula Editor и от менюто Helper може да се променя формулата и да включат повече променливи – фиг.2.

Фиг.2. Helper меню

Impedance calculation in Altium Designer

За по-добър контрол са добавени нови променливи към менюто на Helper за материала на слоевете, включващи:

ErAboveErBelow – дефиниране на материала над и под пистата.
DielectricHeightAbove; DielectricHeightBelow – дефиниране дебелината на текстолита над и под пистата.

Подобрението е направено на основа на репорта - BugCrunch report #201.



Ъпдейта включва и други подобрения в схемния и PCB редактора, при симулации на Ansoft и Aldec, при Gerber файловете и др. Пълния списък на оправените бъгове може да видите тук.

Ако сте клиент на Altium с валиден абонамент, ъпдейтът автоматично ще се покаже в долен десен ъгъл при стартиране на програмата.
